電気工事業者に「コンセントを増設したい」と相談したら、「渡り配線でやりますね」と言われた。
その言葉の意味がよく分からず、これで本当に問題ないのかと不安になる方は少なくありません。
渡り配線とは、既存のコンセントの端子を経由して新しいコンセントへ電力を分岐させる工法です。
適切な範囲内で使えば安全な工法ですが、使用する機器によっては独立した専用回路が適しているケースもあります。
この記事では、現場で多くのコンセント増設工事を手がけてきた電気工事会社の視点から、渡り配線の仕組みと送り配線・独立回路との違い、安全に使うための許容電流の目安、費用相場、そして業者への具体的な確認方法まで体系的に解説します。
この記事で分かることの要約

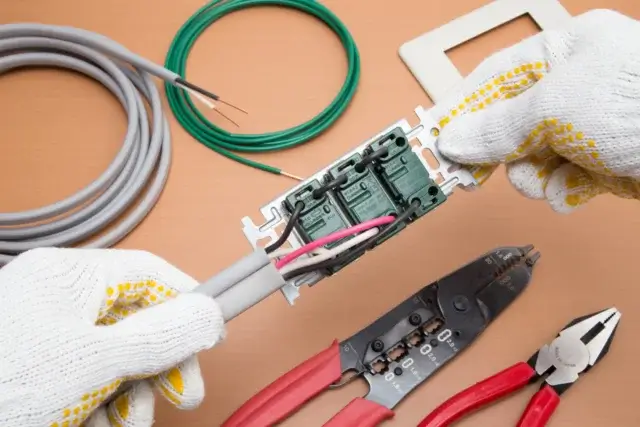

コンセント増設での渡り配線とは？
渡り配線という言葉を初めて聞いた方でも、工法の仕組みを知っておくと業者との確認がスムーズになります。まず、工事で実際に何が行われるのかを整理しておきましょう。
渡り端子を使った配線接続の仕組み
一般的なコンセントには電源側の電線を接続する端子の他に、もう1セットの端子が備わっているものがあります。この追加の端子が渡り端子（またはわたり端子）です。
渡り端子は、隣接する別のコンセントや新しく取り付けるコンセントへ電力を横方向に送り出すために使われます。
渡り配線では、この渡り端子に新しい電線（主にVVFケーブル）を接続し、その先に増設コンセントを取り付けます。分電盤から直接新設コンセントへ電線を引くのではなく、既存コンセントを中継点として電力を横渡しするのがこの工法の特徴です。
渡り配線によるコンセント増設工事の流れ
以下が渡り配線を使ったコンセント増設工事の流れです。
- 既存コンセントのプレートを外す
- 裏の渡り端子に新たな電線を接続
- 新しい電線を壁面または壁の内側を通して新設場所まで引く
- コンセントを取り付ける
分電盤に手を加えずに済むため、作業範囲が比較的コンパクトに収まります。
渡り配線・送り配線・独立回路の構造上の違いは何か
渡り配線に似た言葉として「送り配線」と「独立回路（専用回路）」があります。現場では「送り配線」と「渡り配線」が同じ意味で使われることも珍しくないため、それぞれの仕組みを正確に理解しておくと安心です。
| 配線方式 | 電線の起点 | 回路の構造 | 主な特徴 |
|---|---|---|---|
| 渡り配線 | 既存コンセントの渡り端子 | 同一回路をコンセント間で共有 | 工事費が安く分電盤工事が不要 |
| 送り配線 | 分電盤（または幹線接続箱） | 分電盤から複数の負荷へ枝分かれ | 現場では渡り配線と混用されることがある |
| 独立回路（専用回路） | 分電盤の専用ブレーカー | 特定のコンセント専用の独立した1回線 | 安全性が高いが工事費は高め |
「渡り配線」と「送り配線」は現場で混用されることがあります。業者から「送り配線でやります」と言われた場合も、「分電盤から新しい回線を引くのですか？」と一度確認しておくと、どちらの工法を指しているのかを正確に理解できます。
現在の回路容量と使用状況を工事前に業者に確認する方法
渡り配線は既存の回路を共有する工法です。そのため工事前に、接続先の回路に「電力を追加できる余裕があるか」を業者に確認してもらうことが欠かせません。
専門用語を使わなくても、次のような言い方でそのまま質問できます。
- 増設先のコンセントがつながっている回路に、あとどのくらいの電力を追加できる余裕がありますか？
- 今そのコンセントにつながっている機器の消費電力を、現地で一緒に確認してもらえますか？
- 渡り配線で増設した後、何ワットくらいの機器まで同時に使えますか？
現地調査の際に分電盤を確認することで、回路ごとの容量と使用状況を把握できます。この確認を省いたまま工事を進めると、増設後に「ブレーカーが頻繁に落ちるようになった」という状況につながりやすくなります。
質問に対して具体的な数値で答えてくれる業者かどうかは信頼性を見極める判断材料の一つです。

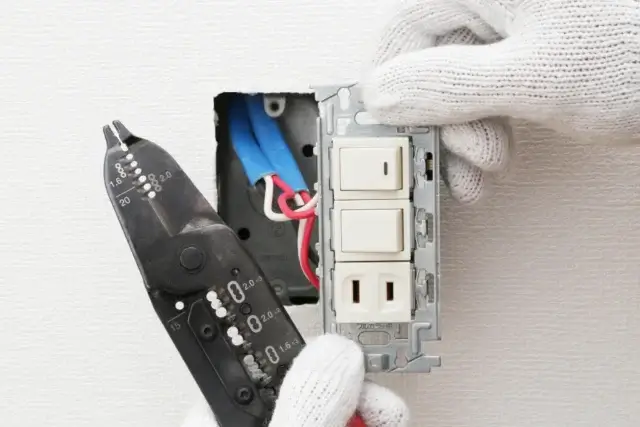

渡り配線でコンセントを増設するメリットは？
業者が渡り配線を提案するのには、コストと工期の両面で合理的な理由があります。渡り配線が選ばれる背景を理解しておきましょう。
渡り配線の最大のメリットは工事費を抑えられる点です。独立回路の増設では分電盤から増設場所まで専用の電線を新たに引く必要があり、ケーブルの材料費と配線工賃がかさみます。
渡り配線は既存コンセントを起点にするため、配線距離が短くなり、材料費・工賃ともに低く抑えられます。また分電盤に手を加えなくてよいため、工事時間も短くなる点が魅力です。
渡り配線が向いている用途は？
生活空間や業務スペースへの影響を最小限にしたい場合、渡り配線は現実的な選択肢になります。渡り配線が特に向いているのは、次のような用途です。
- スマートフォンやタブレットの充電専用コンセントを追加したい
- デスク周りの照明やPCモニター用のコンセントを増やしたい
- 同じ部屋の別の壁面にもコンセントを設けたい
- LAN配線と合わせて小型ルーター用のコンセントを追加したい
ただし渡り配線が適用できるかどうかは、接続先の既存回路に十分な余裕があることが前提です。回路がすでに高い負荷状態にある場合は、この工法は選べません。

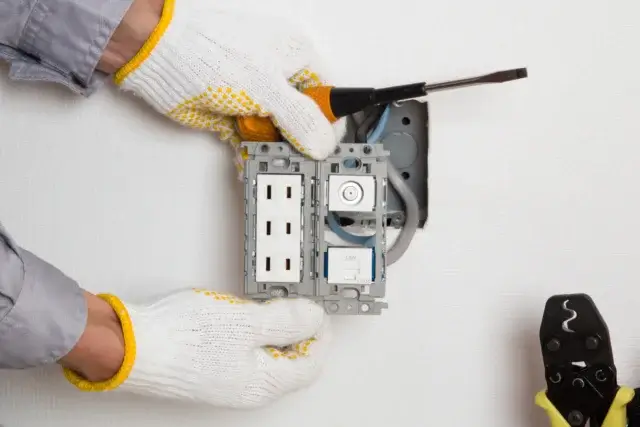

渡り配線でコンセント増設するときのデメリットと注意点は？
渡り配線は便利な工法ですが、同じ回路を共有する構造上、使える電力の上限が定まっています。この制限を正確に理解しておくことが、安全なコンセント増設の基本です。
共有回路の容量制限
渡り配線の本質的なデメリットは、既存コンセントと新設コンセントが同じ回路の電力を共有する点にあります。渡り配線では既存コンセントと新設コンセントがともに1本の回路に乗っているため、両方のコンセントで使う電力を合算して回路の定格容量内に収める必要があります。
既存コンセントですでに大電力機器を使用している状態で新設コンセントにも電気製品をつなぐと、回路全体の負荷が上限に近づきやすくなります。
これは渡り配線そのものが危険ということではなく、回路の容量には上限があるという電気の基本的な仕組みによるものです。許容範囲内で使えば、渡り配線は安全な工法です。
電気工事レスキューセンターでは、渡り配線の施工前に必ず現地で既存回路の使用状況を確認しています。第一種・第二種電気工事士が在籍し、施工後の万が一に備えた第三者賠償責任保険にも加入していますので安心してご相談いただけます。
1回路あたりの許容電流
一般住宅の分岐回路の容量は、電気設備技術基準（経済産業省）および内線規程（一般社団法人日本電気協会）に基づき、定格15A（最大1,500W）または20A（最大2,000W）が基本です。電圧100Vの場合、「電力（W）＝電流（A）×電圧（V）」の計算式で求められます。
| 回路の種類 | 定格電流 | 回路1本あたりの最大使用電力（100V） |
|---|---|---|
| 一般住宅の標準分岐回路 | 15A | 1,500W |
| 20A対応分岐回路 | 20A | 2,000W |
渡り配線で増設した場合、既存コンセントで使う電力と新設コンセントで使う電力の合計がこの上限以内に収まるよう管理する必要があります。
たとえば、既存コンセントに電子レンジ（約1,000W）がつながっている回路へ渡り配線で増設すると、新設コンセントで使える電力の余裕は500W程度しか残りません。
渡り配線でブレーカーが落ちやすくなるケース
増設後にブレーカーがよく落ちるようになった場合、原因は渡り配線そのものではなく回路全体の過負荷にあります。ブレーカー（配線用遮断器）は、回路に流れる電流が定格を超えたときに自動的に回路を遮断する安全装置です。
渡り配線でコンセントの口数が増えたことで複数の機器を同時使用する機会が増え、合計消費電力が定格を超えると過電流が発生してブレーカーが落ちます。
ブレーカーが落ちやすくなる典型的なケースは次のとおりです。
- 増設前から既存コンセントで電子レンジやドライヤーなど大電力機器を使っていた
- 増設後の新設コンセントにも消費電力が大きい機器を接続した
- 複数の機器を同時使用する前提で増設したが、回路容量の確認をしていなかった
ブレーカーが落ちること自体は安全装置が正常に機能している証拠ですが、頻繁に落ちる状況は回路の見直しや独立回路への切り替えを検討するサインといえます。
渡り配線による発熱・過負荷リスク
渡り配線による発熱リスクの根本的な原因は、許容電流を超えた状態での継続使用です。
電線は電流が流れると発熱しますが、許容電流の範囲内であれば設計上問題ない範囲に収まります。これを超えると電線の被覆が劣化し、最悪の場合は出火につながります。
工事後に安全に使うための実践的なポイントは2点です。
- 同じ回路のコンセント全体で使う機器の消費電力の合計を1,500W（15A回路）以内に収める
- ヘアドライヤーや電子レンジなど消費電力の大きい機器はできるだけ単独で使用する
また、渡り端子への電線の接続が緩んでいたり、接続方法が不適切だったりすると局所的な発熱が生じます。施工品質は発熱リスクに直接影響するため、電気工事士の国家資格を持つ業者への依頼が重要です。
電気工事レスキューセンターは第一種・第二種電気工事士が在籍し、第三者賠償責任保険にも加入しています。工法の選択だけでなく、施工品質の面でも安心してお任せいただける体制を整えています。
渡り配線と独立回路のコンセント増設はどちらを選べばいい？
渡り配線と独立回路のどちらを選ぶかは、増設コンセントで使う機器の消費電力によって決まります。コストの安さだけで判断するのではなく、使用目的と電力量を基準に工法を選ぶことが重要です。
渡り配線が適している電気機器の条件
渡り配線が選択肢として合理的なのは、消費電力が小さい機器への増設を目的とする場合です。次のような機器・用途が渡り配線に向いています。
- スマートフォン・タブレットの充電（5〜25W程度）
- LEDシーリングライトやデスクライトなどの照明（10〜50W程度）
- ノートPC（30〜70W程度）
- Wi-Fiルーター・電話機・スマートスピーカー（5〜15W程度）
これらは消費電力が小さく、複数同時使用でも合計が回路定格の1,500Wを超えにくいため、渡り配線の制約範囲内で使いやすい機器といえます。
ただし、接続先の既存回路に十分な余裕があることが必要です。増設コンセントで使う機器の消費電力が小さくても、既存コンセントにすでに大電力機器がつながっていれば全体の合計が上限に近づく可能性があります。
独立回路（専用回路）が必要な場面
消費電力が大きい機器には、渡り配線ではなく専用の独立回路が必要です。消費電力が大きく継続使用する以下のような機器については専用回路を設けることが推奨されています。
- エアコン（冷暖房時 400〜3,000W）
- IHクッキングヒーター（1,400〜3,000W）
- 電子レンジ・オーブンレンジ（500〜1,500W）
- 食器洗い乾燥機（600〜1,300W）
- 電気自動車（EV）・PHV充電器（1,500〜6,000W）
これらは使用時に大電流が流れるだけでなく、継続使用による回路への累積負荷も大きいため、渡り配線で共有回路に組み込むと過負荷リスクが高くなります。
「大きな機器のコンセントを増設したい」という場合は、費用が上がっても独立回路を選ぶことが安全です。
使用電力量から渡り配線か独立回路かを判断する手順
工事前に自分で方向性を確認できる、3ステップの判断手順を紹介します。
1：増設コンセントで使う予定の機器の消費電力を確認
機器の取扱説明書または本体ラベルに記載されている消費電力（W）を参照してください。複数の機器を同時使用する予定がある場合は、その合計値を計算します。
2：既存回路の現在の負荷を把握
増設先の既存コンセントに現在つながっている機器の消費電力を合算します。これが現在の回路負荷の目安です。
3：合計値と回路の定格容量を照合
ステップ1とステップ2の合計が、分電盤のブレーカーに表示されている定格（15A回路なら1,500W・20A回路なら2,000W）を下回れば渡り配線が候補になります。上回る場合や上限に近い場合は、独立回路の検討を業者に相談してください。
既存回路が何Aかは分電盤のブレーカーのラベルで確認できます。ただし壁内の配線状況は目視では分からないため、最終的な工法の判断は現地調査を行った電気工事士に委ねるのが確実です。
渡り配線か独立回路かの根拠を業者に確認する質問例
業者から渡り配線を提案された際、工法選定の根拠を確認することは正当な要望です。「確認したい」という意思を伝えるだけで業者との対話が具体的になります。
次のような質問がそのまま使えます。
- 増設先の回路に渡り配線を追加できる電力の余裕があるかどうか、現地で確認してもらえますか？
- 独立回路と比べてどの点が私の状況に合っていましたか？
- 増設後に使う予定の機器（消費電力○○W）を問題なく使える見込みがありますか？
これらの質問に「現地確認した結果、あと○○Wの余裕があります」「お客様の使用機器なら渡り配線で問題ありません」といった具体的な返答が来る業者は根拠を持った提案をしています。一方、「大丈夫ですよ」という曖昧な返答しかない場合は、改めて詳しい説明を求めることをおすすめします。
コンセント増設の費用は渡り配線と独立回路でどれくらい違う？
渡り配線か独立回路かという選択は、費用にも大きく影響します。見積もりを受けたときに内容の妥当性を自分で判断できるよう費用の相場と構造を把握しておきましょう。
関連記事：「コンセント増設の費用はいくら？ 相場・工事の種類・業者選びまで徹底解説」
渡り配線によるコンセント増設の費用相場
渡り配線によるコンセント増設の費用は、一般的に5,000円〜15,000円程度が目安です。ただし壁の材質・配線距離・露出配線か隠蔽配線かによって変動します。
| 費用項目 | 費用目安 |
|---|---|
| 材料費（コンセント本体・VVFケーブル等） | 1,000〜3,000円程度 |
| 工賃（接続・取り付け作業） | 3,000〜8,000円程度 |
| 出張費 | 業者による（無料〜3,000円程度） |
| 合計目安 | 5,000〜15,000円程度 |
露出配線（壁面にモールで電線を通す方法）と隠蔽配線（壁の中を通す方法）では後者の方が手間がかかるため、工賃は高くなります。
電気工事レスキューセンターでは、コンセント工事を税込5,000円〜の料金体系で提供しています。現地確認後に見積もりを提示するため、見積もり後に追加料金が発生することはありません。
出張・見積もりは無料ですので、工事するかどうか決まっていない段階でのご相談も歓迎しています。
独立回路増設の費用が高くなる理由
独立回路の増設費用は渡り配線と比べて高くなります。一般的な相場は20,000円〜60,000円程度が目安で、条件によってはさらに費用がかかることもあります。
費用が高い主な理由は2点です。
- 分電盤から増設場所まで専用の電線を引く必要があり、配線距離が長くなることで材料費（VVFケーブル代）が増える
- 分電盤のブレーカーを1回路増設する工事が加わる
- 分電盤自体の交換・増設が必要になるケースもある（分電盤のブレーカーに空きがない場合）
エアコンやIHのように専用回路が必要な機器への増設は渡り配線より費用が上がりますが、渡り配線で無理に対応した場合のトラブルリスクを考えると、適切な工法に適切なコストをかけることが結果的に安全で経済的です。
電気工事レスキューセンターでは独立回路の増設を含む複数工事への対応も可能で、現地確認後の見積もりを透明性をもって提示しています。
まとめ
まず増設後に使う予定の機器の消費電力を確認し、その数値を持って現地調査を依頼しましょう。
電気工事士に「増設後にこの機器（○○W）を使う予定ですが、渡り配線で対応できますか？」と一言伝えるだけで、適切な工法の提案を受けやすくなります。
電気工事レスキューセンターでは、24時間365日対応・出張見積もり無料でご相談を承っています。LINEから写真や動画を送ってのご相談にも対応していますので、電話・Webフォーム・LINEのいずれかからお気軽にご連絡ください。
よくある質問
渡り配線と独立回路の違いを簡単に教えてください。
渡り配線は既存コンセントの渡り端子を経由して新しいコンセントへ電力を分岐させる工法で、同じ回路を複数のコンセントで共有します。独立回路は分電盤から専用の電線を1本引いて特定のコンセントだけに使う方式で、他のコンセントと回路を共有しません。渡り配線は工事費が安く抑えられる一方、使える電力量は共有回路全体の容量に依存します。独立回路はコストが高めですが、大電力機器の安定使用に向いています。
渡り配線で増設した場合、同じ回路でどのくらいの電力まで使えますか？
電気設備技術基準（経済産業省）に基づき、一般住宅の分岐回路は定格15A（最大1,500W）または20A（最大2,000W）が基本です。渡り配線で増設した場合、既存コンセントで使っている電力と新設コンセントで使う電力の合計がこの上限以内に収まるよう管理する必要があります。コンセントの口数ではなく、使う機器の消費電力の合計で考えることが安全の基本です。
増設後にブレーカーが落ちやすくなりました。渡り配線が原因ですか？
ブレーカーが落ちる直接の原因は渡り配線そのものではなく、回路全体の過負荷です。渡り配線でコンセントが増えたことで複数の機器を同時使用する機会が増え、合計消費電力が回路の定格（例：15A・1,500W）を超えたと考えられます。使用機器の消費電力の合計を確認し、定格を超えている場合は独立回路への切り替えを業者に相談してください。
渡り配線か独立回路かは業者に全部任せていいですか？
基本的には業者が現地確認のうえで適切な工法を提案しますが、使用予定の機器の消費電力を事前に伝えることで提案の精度が上がります。「増設後にこの機器（○○W）を使う予定です」と伝えるだけで、業者側も根拠のある工法を選びやすくなります。渡り配線を提案された場合は、既存回路の余裕を確認してもらったかどうかを一言確認するのがおすすめです。
コンセント増設の費用相場と、見積もりで確認すべきポイントを教えてください。
渡り配線のコンセント増設は5,000〜15,000円程度、独立回路の増設は20,000〜60,000円程度が一般的な目安です。見積もりを受けたら材料費・工賃・出張費が明記されているか、追加料金が発生する条件はないかを確認しましょう。電気工事レスキューセンターでは税込5,000円〜の料金体系で出張・見積もり無料、見積もり後の追加料金は発生しません。
